四主軸自動換刀鉆攻機 |
|
☆外形尺寸：5100*1500*1700 |
|
☆有效行程：1500*300*200mm |
|
☆機床重量：1500kg
|
|
☆鉆孔范圍：0.3-16mm
|

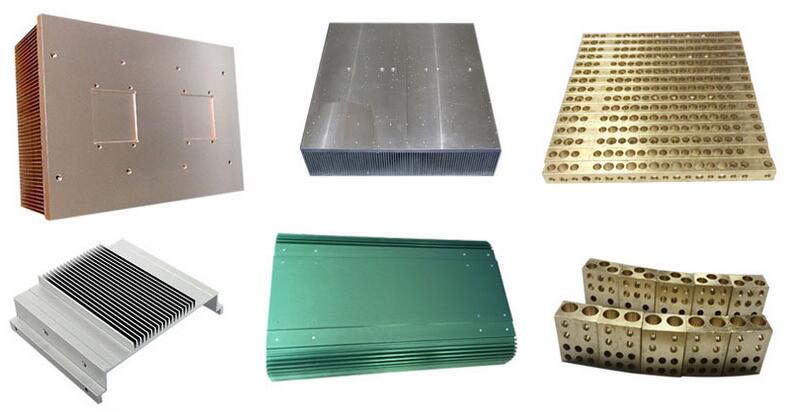

| ☆鉆孔范圍：廣泛應用于五金配件、鋁型材、銅材等輕型材料高速鉆攻銑加工。 |
1、采用臺灣新代數控系統
2、可設多工位循環加工
機床可設多個起始點(零點)，根據加工產品長度及機床行程搭配，可自由設置單工位或多工位加工程序，達到上下料不停機循環式加工。免去停機換料環節，提高整體加工效率。
3、24把排刀刀庫
獨立配備6工位刀庫，共24把刀具，滿足4主軸同時切換6次刀具的需求。主軸自動切換刀具，節省人工換刀時間，提高生產加工效率
4、四個高速主軸同時加工
四個24000RPM高速主軸，根據主軸間距，可一次加工4個孔徑或者4個同樣產品，加工效率高于同類機床四倍。支持鉆孔、攻絲、銑削或倒角、沉頭等多工序切換
| 項目/型號 | DNC-1530 4N24 | 單位 |
| 機床外形尺寸（長*寬*高） | 5100*1500*1700 | mm |
| 主軸行程（主軸左右移動） | 1500 | mm |
| 主軸行程（主軸前后移動） | 300 | mm |
| 主軸行程（主軸上下移動） | 200 | mm |
| 主軸端面至工作臺面距離 | 200 | mm |
| 工作臺尺寸（長*寬） | 長1500，寬280 | mm |
| 最大承重 | 1500 | kg |
| T形槽尺寸 | 上寬13，下寬20 | mm |
| 鉆孔直徑范圍 | 0.3-16（可訂制） | mm |
| 攻絲直徑范圍 | M3-M12 | mm |
| 主軸轉速 | 0-24000（可選配） | rpm/min |
| 刀庫形式 | 直排式 | |
| 滾珠絲桿 | 3210，2010，1605（臺灣原裝進口） | mm |
| 線性導軌 | 20*2（臺灣原裝進口） | mm |
| 主軸電機 | 2.2 | kw |
| 主軸快速進給 | 18000/18000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重復定位精度 | ≤0.02 | mm |
| 系統分辯率 | 0.001 | mm |
| 系統程序存儲量 | 約10000 | 個 |
| 機床重量 | 約3000 | kg |
| 編程方式 | CAD圖檔導入/圖表編程/手動編程/電腦編程 | |
| 編程傳輸方式 | USB | |
| 切削冷卻 | 噴水式切削冷卻系統 | |
| 系統外接信號控制 | 支持 | |
| 外接移動控制 | 手輪控制 | |
| 信號燈提示 | 三色加蜂鳴LED信號燈 | |
| 占地面積 | 500mm*2500mm*2500mm |
